ISA-1104/1108

4/8端口RS-232通讯卡,可带过压保护功能

主要特点

-  4/8 个独立的 RS-232 串行端口
-  传输速率可达 921.6 Kbps
-  独立I/O地址,8个串口使用共享IRQ设置
-  多个 lRQ 可供选择:3,4,5,6,7,9,10,11,12,15
-  支持浪涌保护:3000VDC
-  支持 Windows/98/2000/XP,Linux

产品型录

  • 产品介绍
  • 产品规格
  • 档案下载

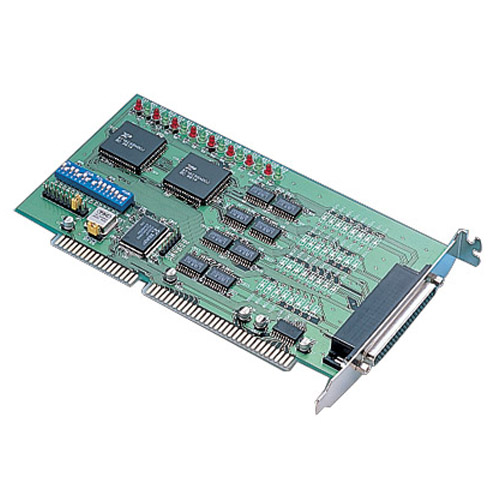

ISA-1104/1108 通讯卡提供 8 个 RS-232 串行端口每个端口,可使用板上的跳线单独进行配置。ISA-1104/1108 通讯卡使用了16C554 UART 芯片,能够确保更加可靠的 I/0 通讯。ISA-1104/1108 通讯卡全部 8 个端口都支持自动寻址。所有通道均可共享同一个中断(IRQ),中断状态寄存器可以用来分辨中断源。当卡上产生中断时,中断状态寄存器(向量地址)会指出该中断来自哪个端口。共享中断可以设置为常用的(扩展) AT中断。它能简化编程、加快中断处理并为其它设备空出中断资源。

-  端口 4/8
- UART 2/4 x 16C554
- 速率 50 bps~921.6Kbps
- 校验 无校验,偶校验,奇校验
- 信号支持 TxD,RxD,RTS,CTS,DTR,DSR,DCD,GND
- I/O地址 从000H 到 3FFH
- IRQ 3,4,5,6,7,9,10,11,12,15
- 数据位 5,6,7,8
- 停止位 1,1.5,2
- 浪涌保护 3000VDC
- 尺寸 185×100mm(7.3"×3.9")
- 功耗 +12V@140mA,240mA
- 工作温度 0~60℃
- 储存温度 -25~85 ℃

订货信息
·ISA-1104 4端口RS-232通讯卡,(含30厘米DB62转DB9电缆)
·ISA-1104U 4端口RS-232通讯卡,带浪涌保护功能(含30厘米DB62转DB9电缆)
·ISA-1108 8端口RS-232通讯卡,(需配OPT8X)
·ISA-1108U 8端口RS-232通讯卡,带浪涌保护功能(需配OPT8X)
·Opt8A 8端口RS-232(DCE)连接盒,带孔型DB25接口
·Opt8B 8端口RS-232(DTE)连接盒,带针型DB25接口
·Opt8C 8口1米RS-232电缆,带针型DB62转DB25接口
·Opt8H 8口1米RS-232电缆,带针型DB62转DB25接口
