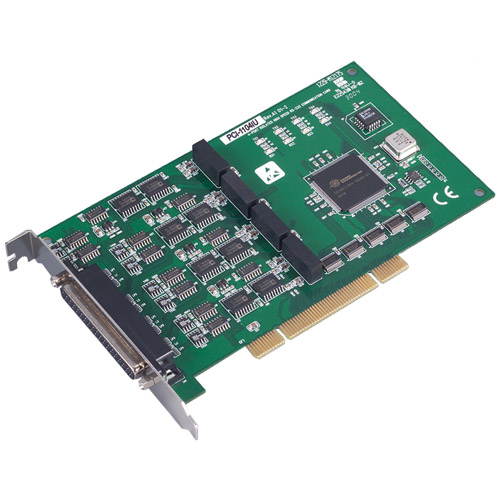

PCI-1104IU

4端口RS-232通用PCI通讯卡,含隔离和浪涌保护功能

主要特点

·兼容 PCI 总线 2.2 规范
·通讯速度可达 921.6Kbps
·4 端口 RS-232
·128 字节 FIFO 标准的16PCI954 UART
·I/O 地址由 PCl 即插即用功能自动分配
·OS 支持:Windows98/ME/2000/XP,Linux
·提高系统性能的中断状态寄存器
·预留终端电阻空间
·通用 PCl
·紧凑型 PCl
·2500VDC 浪涌保护(PCI-1104U)
·2500VDC 隔离保护(PCI-1104IU)

产品型录

  • 产品介绍
  • 产品规格
  • 档案下载

PCI-1104是一款 4 端口 RS-232 PCI 通讯卡,符合 PCI 2.2 总线规范。通讯速率可达921.6Kbps 。


PCI-1104带有一个兼容 3.3V 信号系统和传统 5V 信号系统的通用PCI接口。该功能提供了极强的兼容性,可以在不同的应用中使用。为了进一步提高系统的可靠性,还采用了浪涌保护技术,能够在电压突然升高到 2500VDC 的情况下对您的系统起到有效的保护作用。PCI-1104IU带有 2500VDC 的光隔离保护功能,能够有效保护您的PC和设备,防止它们被恶劣环境中的干扰讯号冲击损坏。

·总线接口 兼容PCI总线2.2规格
·IRQ 所有端口使用由 PCI 即插即用功能分配的同一个IRQ
·数据位 5,6,7,8
·停止位 1,1.5,2
·校验 无校验,偶校验,奇校验
·通讯控制器 16PC1954
·速率 50 bps~921.6Kbps
·数据信号 TxD,RxD,RTS,CTS,DTR,DSR,DCD
·浪涌保护 2500 VDC
·ESD 保护 16kV
·隔离保护 2500 VDC
·功耗
典型 +12V:60mA +5V:150mA
 +12V:80mA +5V:180mA
·电源要求 ±12V
·尺寸 185×100mm(7.3"×3.9")
·工作温度 0~65℃
·工作湿度 5~95%RH,无凝结
·储存温度 -25~85 ℃

订货信息
·PCI-1104 4端口RS-232通用PCI通讯卡(含30厘米DB37转4 DB25电缆)
·PCI-1104/9 4端口RS-232通用PCI通讯卡(含30厘米DB37转4 DB9电缆)
·PCI-1104U 4端口RS-232通用PCI通讯卡,带浪涌保护功能(含30厘米DB37转4 DB25电缆)
·PCI-1104U/9 4端口RS-232通用PCI通讯卡,带浪涌保护功能(含30厘米DB37转4 DB9电缆)
·PCI-1104IU 4端口RS-232通用PCI通讯卡,带隔离和浪涌保护功能(含30厘米DB37转4 DB25电缆)
·PCI-1104IU/9 4端口RS-232通用PCI通讯卡,带隔离和浪涌保护功能(含30厘米DB37转4 DB9电缆)
