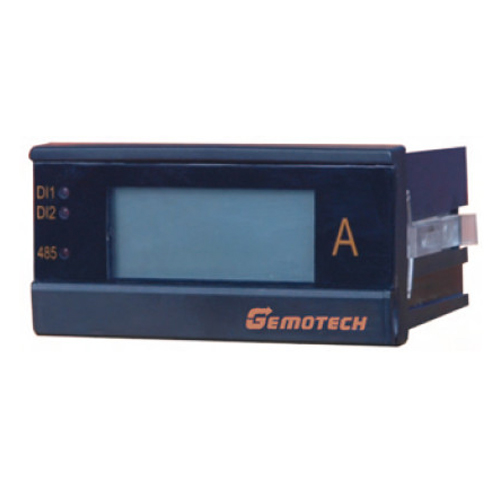

R-8077

单相电力监测仪表



主要特点
  1. 测量单相电流;
  2. 高清晰LCD 显示;
  3. 2 路开关量输入,1 路4~20mA 模拟量输出(选配);
  4. RS485 通信接口,标准Modbus-RTU(Profibus-Dp 选配)。

产品型录

  • 产品介绍
  • 产品规格
  • 档案下载
  产品介绍
  R-8077 系列单相电力监测电流表用于电网、自动化控制系
  统,采用交流采样技术真有效值测量,主要测量单相电流,
  具有2 路遥信量采集、1 路4~20mA 模拟量输出功能(选配),
  本系列仪表可与上位机数字通讯,强抗干扰RS485 通讯接
  口,支持标准Modbus-RTU 通讯协议(Profibus-Dp 选配),
  共同构成智能配电系统。

技术参数

项目









额定值

AC 5A( AC 1A)(订货时请注明)

过负荷

持续:1.2 倍,瞬时:10 /1s

功耗

<0.4VA( 每相)

阻抗

<20mΩ

精度

RMS 测量,精度等级±0.5%



LCD 显示



开关量输入

输入数量

2DI

输入形式

光耦隔离,无源空接点输入

隔离电压

2500Vrms

模拟量输出

(选配)

输出数量

1

输出方式

4~20mA, 精度:±0.5%

带载能力

500Ω



外形重量



尺寸

96mm*49mm*95mm( * * 深)

重量

0.3kg





Driver

日期 说明 版本 操作系统 下载

Manual

日期 说明 版本 操作系统 下载
2015/02/10 用户手册R-8077 下载
