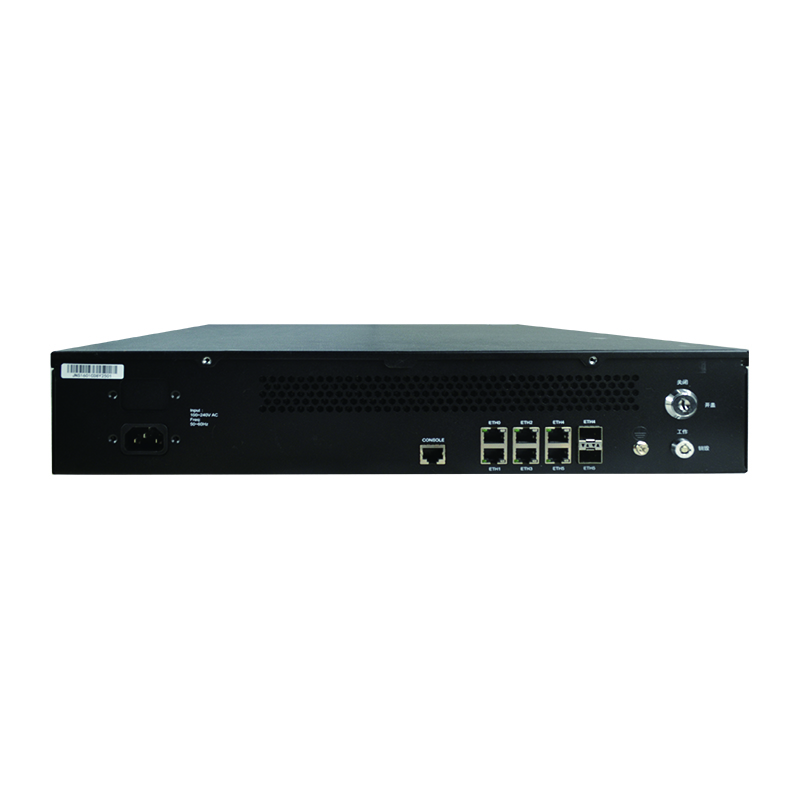

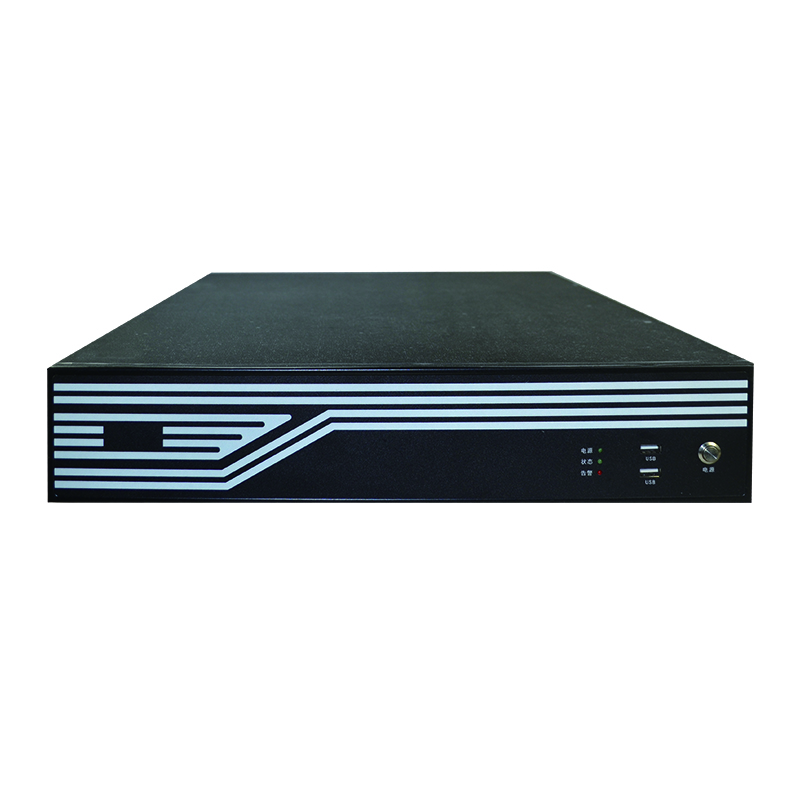

GNS-1604

GNS-1604系列是集智达基于瑞芯微RK3568平台开发的一款低成本、低功耗、高可靠的2U服务器密码机产品,能够支持多路千兆/百兆网络的接入和传输,同时支持百兆级别的密码服务功能,符合国家密码管理局相关密码设备的规范和要求。

产品型录

  • 产品介绍
  • 产品规格
  • 档案下载

GNS-1604系列是集智达基于瑞芯微RK3568平台开发的一款低成本、低功耗、高可靠的2U服务器密码机产品,能够支持多路千兆/百兆网络的接入和传输,同时支持百兆级别的密码服务功能,符合国家密码管理局相关密码设备的规范和要求。

RK3568处理器低功耗、高性能、IO接口丰富。既满足传统密码安全产品的接口需求,也兼顾高效能的密码处理运算,同时具备机箱锁、销毁锁、数据开盖自毁、全封闭防窥等密码机的特性。适用于网络安全、密码安全等领域。

主要特点

  • RK3568四核64位Cortex-A55 22nm处理器,主频可达2Ghz

  • 网络支持5电+2COMBO(可扩展支持9电 +2COMBO),支持1-3组BYPASS

  • 支持全信号的miniPCIe、USB接口设备扩展

  • 可通过miniPCIe扩展加密卡、WIFI6、4G模块

  • 可通过m.2接口扩展4G、5G无线通讯

  • 支持1路SATA外扩硬盘

  • 内置双电源接口及电源监控功能

  • 具备机箱锁、销毁锁、数据开盖自毁、内部防窥等密码机特性


CPU

RK35684A55 2.0GHz

内存

核心板表贴LPDDR4颗粒,支持2G/4G/8G容量

显示

显示芯片 : CPU自带HDMI

接口形态 : HDMI TYPE A接口

网络

千兆5 +2COMBO,或9+2COMBOPCIE扩展4千兆电)

BYPASS

1~3 BYPASS , 根据客户需求选择是否支持

存储

SATA 接口 : 1 标准SATA3.0接口,标准接口定义,配SATA 电源接口,预留硬盘槽位

EMMC: 支持8G-64GEMMC,核心板表贴 , 默认32GB

串口

1*RJ-45连接器(无LED,卡线口位于连接器下方)

1路基于 RS232/RS485 的端子串口(3PIN)(默认不焊接)

1 2*5pin 板载插针串口 COM2

USB

前面板一个USB2.0 OTG,TYPE A

前面板一个USB2.0 HOST,TYPE A

接口预留On-Board 2*USB2.0 PIN Header

miniPCIe接口

1miniPCIe接口引入PCIE 1X信号用于连接miniPCIe设备/加密卡及 WIFI6

M.24G/5G)接口

支持2242/2280尺寸,有USB3.0信号以及PCIE信号引入,支持4G5G

TPM 接口

SPI总线,20PIN定义,板载,可支持大唐高鸿软件机

TF 卡接口

1TF卡接口,从主板后端引出

FAN 插座

CPUsystem风扇标准供电接口。4PIN防呆2

电源接口

默认12V DC JACK 接口( 桌面型使用 ),同时支持ATX供电,需兼容单电源(交流/直流)、双电源(交流/直流),支持PMBUS电源监控功能

GPIO

除系统或LED外,内置18位的GPIO控制插针

RTC

电池供电 RTC

Watchdog

支持软件可编程及硬件复位,可以控制BYPASS的状态、进行系统复位

Buzzer

1 个蜂鸣器

软件

系统 : Debian/Ubantu/centosUBOOT启动

散热

无风扇:采用固定散热片方式,预留散热片孔位

工作环境温度

0~55

适配机箱

2U上架以及桌面型安装方式

机箱锁、销毁锁、数据开盖自毁
