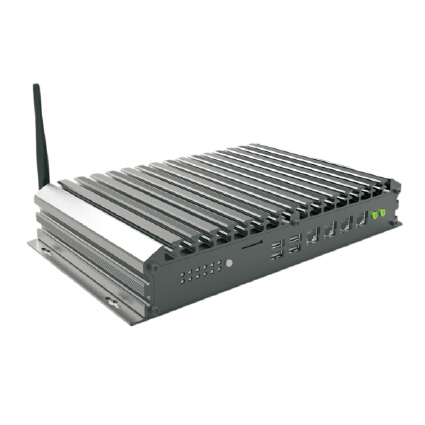

处理器系统

CPU

英特尔® 酷睿4代 Haswell U系列 CPU (双核),同时兼容I3/I5/I7 CPU

CPU插槽

板载

前端总线

芯片组

英特尔® Haswell

BIOS

系统BIOS: SPI BIOS，CMOS电池480mah

内存

技术架构

支持DDR3 1066MT/s

容量

MAX. 16GB

插槽

SODIMM

视频

图形控制器

Intel® HD4000/5000图形媒体加速器

Dual LVDS

机箱内部集成

DVI

DVI-I接口

最高分辨率: 4K

DP

DISPLAY PORT++ 1.2

最高分辨率: 4K

双显支持

DP+DVI， 同步或异步显示

网络

控制器

网络1: Intel® I210 POE千兆网卡

网络2: Intel® I210 POE千兆网卡

网络3: Intel® I210 POE千兆网卡

网络4: Intel® I210 POE千兆网卡

GPS模块

可选MINI PCIe连接U-BLOX GPS模块

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

S u p e r I/O

控制器

SMSC3116，支持6COM

硬件监测

看门狗定时器

0-255秒，提供看门狗例程

风扇

系统温度侦测

T P M

控制器

可选中国标准国安级加密模块

输入/输出

接口

USB

2个USB 3.0 PORT

4个兼容USB2.0 / 1.1，最大支持+5V@1A

串口

COM1: 9线RS232,PIN9可跳线选择+5V/+12V/RING,TX/RX信号 支持4000V浪涌保护

Com2-4: 3线RS232, TX/RX信号 支持4000V浪涌保护

COM5-COM6: 2个RS232/485可选, RS485支持光电隔离, RS232

支持4000V浪涌保护, 集成POWER BOTTOM 信号, +12V/5V输出

GPIO

12位，提供例程，自由定义输入/输出，3.3V@24mA电平

扩展总线

PCIeX16

N/A

PCIeX4

SMBUS

N/A

PCI

N/A

Mini-PCIe

1个Mini-PCIe 1x插槽，支持PCIe和USB设备

1个Mini-PCIe 1x插槽，支持USB 3G/4G通讯模块

UIM Scoket

3G UIM卡槽，内置翻盖

SATA

1个标准7Pin SATA-III及电源座子, 最大传输速率3Gb/s

笔记本SATA

7+15Pin

存储

M-SATA

1个Half size m-SATAII scoket, 最大传输速率3Gb/s

电源

电源类型

AT/ATX可选供电模式,DC7-30V输入,支持电源反向保护,3PIN 5.08mm凤凰头接口

电源功耗

典型功耗: 20W

LED状态灯

GPS 工作时闪烁LED

自定义LED

HDD LED

COM1-COM6工作时闪烁LED（6个LED)

3G 工作时闪烁LED

工

作环境

工作温度

-20°C ~ 70°C

存储温度

-40°C ~ 80°C

工作湿度

0% ~ 90% 相对湿度,无凝露

存储湿度

0% ~ 90% 相对湿度,无凝露

外观尺寸

尺寸

260 x 166 x 48mm

重量

认证

FCC, CE, RoHS 标准
