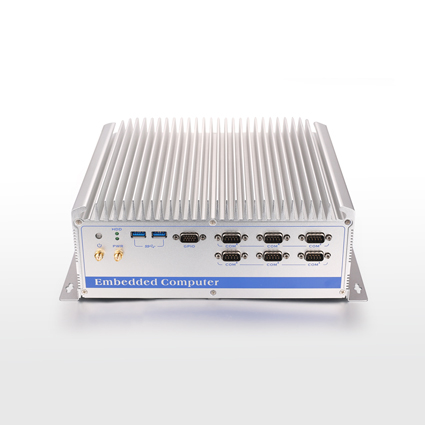

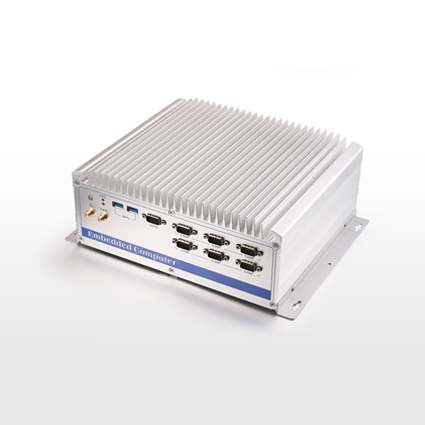

处理器系统

CPU

英特尔® Haswell/Brodwell U系列 CPU (双核),同时兼容赛扬/I3/I5/I7 CPU,

支持可达28W CPU,双路电源设计

CPU封装

板载

前端总线

DMI

芯片组

英特尔® Haswell/Brodwell U系列

内存

技术架构

单通道低电压DDR3 1666 MT/s

容量

可支持到 16GB

插槽

SODIMM

视频

图形控制器

Intel® HD4000/5000/6000系列图形媒体

DVI

DVI-I接口，分辨率可达4K

VGA

支持VGA输出（选择DP转VGA方案）

双显支持

VGA+DVI同步或异步显示

网络

控制器

网络1: Intel®I210千兆网卡

网络2: Intel®I210 千兆网卡

可选POE电源模块

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super I/O

控制器

NTC6106 SIO

硬件监测

看门狗定时器

0-255秒,提供看门狗例程

温度侦测

支持CPU/主板/HDD温度侦测

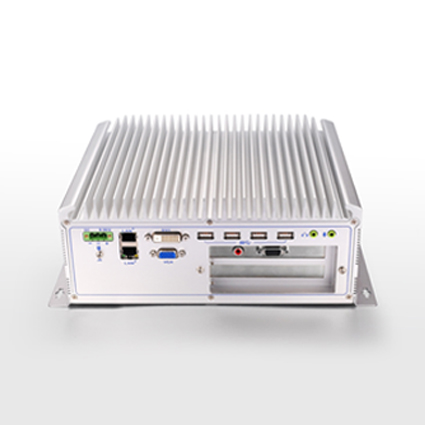

输入/输出接口

USB 3.0

2 x USB 3.0 PORT

USB 2.0

4个, 兼容USB2.0 / 1.1，支持可达+5V@1A.

串口

Com1  9线RS232/RS485可选,PIN9可跳线选择+5V/+12V/RING，TX/RX信号支持4000V浪涌保护

Com2  3线RS232TX/RX信号支持4000V浪涌保护

Com3-COM4 3线制RS232/RS485可选,RS232之TX/RX信号支持4000V浪涌保护，RS485支持隔离保持

COM5-COM6 3线RS232TX/RX信号支持4000V浪涌保护

GPIO

12位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

LPC BUS

支持,用于外扩4个COM

SMBUS

支持，用于外扩多路GPIO

Mini-PCIe

1个半长Mini-PCIe 1x插槽,支持PCIe和USB设备

1个全长Mini-PCIe 1x插槽,支持USB 3G/4G通讯模块

3G UIM卡槽，内置翻盖

3种扩展方式

1、扩展2路PCI

2、扩展1路PCIE 4X和1路PCIE 1X

3、扩展1路PCIE 4X和1路PCI

TPM加密

支持可选功能

存储

SATA

2个标准7PIN SATA接口，外加SATA HDD 电源座子

M-SATA

1个全长m-SATA  scoket,  传输速率可达3Gb/s

电源

电源类型

AT/ATX硬件可跳线选择供电模式,DC9-30V输入,LTM3780电源方案，

支持电源反向、过压保护，2PIN 5.08mm凤凰头接口

LED状态灯

LED

HDD LED

POWER LED

外接电源开关

工作环境

工作温度

-20°C ~ 60°C

存储温度

-40°C ~ 80°C

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

尺寸

260 x 225 x 100mm

认证

FCC, CE, RoHS
