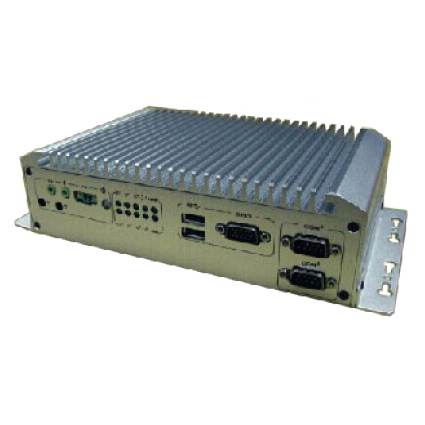

MMAC-6898

英特尔® Haswell™ /Broadwell™ U系列低功耗、高性能、高可靠性的多IO准系统



主要特点:

- 英特尔®HaswellTM/BroadwellTMU系列CPU(双核),
同时兼容I3/I5/I7 CPU
- 最大支持16GB DDR3插槽
- 英特尔®HD4000/5000/6000系列图形媒体加速器
- 支持VGA+DVI,同步或异步显示
- 4*USB 3.0 , 2*USB 2.0 , 10*COM , 1*GPIO
- 1个半长Mini-PCIe(支持PCIe和USB设备)
1个全长Mini-PCIe 1x插槽(支持USB 3G/4G通讯模块)
- 2个Intel®I210千兆网卡,可选POE电源模块
-直流9-30V输入
- FCC, CE, RoHS 标准认证

产品型录

  • 产品介绍
  • 产品规格
  • 档案下载

 MMAC-6898

规格

描述

处理器系统

CPU

英特尔® Haswell/Brodwell U系列CPU (双核),同时兼容赛扬/I3/I5/I7 CPU

前端总线

DMI

芯片组

英特尔® Haswell/Brodwell U系列

BIOS



内存

技术架构

单通道低电压DDR3 1666 MT/s

容量

MAX 16GB

插槽

SODIMM

视频

图形控制器

Intel® HD4000/5000/6000系列图形媒体加速器

DVI

DVI-I接口

最高分辨率:4K

VGA

1*DB15 VGA

最高分辨率:1920*1200

双显支持

VGA+DVI同步或异步显示



网络



控制器

网络1: Intel®I210千兆网卡

网络2: Intel®I210千兆网卡

可选POE电源模块

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super I/O

控制器

NTC6106 SIO

硬件监测

看门狗定时器

0-255秒,提供看门狗例程

温度侦测

支持CPU/主板/HDD温度侦测

TPM

控制器

N/A

I/O接口

USB3.0

4 x USB 3.0 PORT,最大支持+5V@1A.

USB2.0

2个, 兼容USB2.0 / 1.1,最大支持+5V@1A.

串口

Com1  9线RS232 TX/RX信号 支持4000V浪涌保护

Com2  3线RS232 TX/RX信号 支持4000V浪涌保护

Com3-COM4 3线制RS232/RS485可选,RS232之TX/RX信号

支持4000V浪涌保护,RS485支持隔离保护

COM5-COM6 3线RS232TX/RX信号 支持4000V浪涌保护

可选COM7-COM10 3线RS232TX/RX信号 支持4000V浪涌保护

GPIO



DB15公头,12,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展接口

Mini-PCIe

1个半长Mini-PCIe 1x插槽,支持PCIe和USB设备

1个全长Mini-PCIe 1x插槽,支持USB 3G/4G通讯模块

3G UIM卡槽,内置翻盖



可扩展PCI或PCI-E(MMAC-6898P)

存储

SATA

标准SATA接口,外加SATA HDD 电源座子

M-SATA

1个全长m-SATA scoket, 最大传输速率3Gb/s



电源



电源类型

AT/ATX硬件可跳线选择供电模式,DC9-30V输入,LTM3780电源方案, 支持电源反向、过压保护, 2PIN 5.08mm凤凰头接口

LED状态灯

LED

HDD LED

POWER LED

L1\L2自定义功能LED

COM1-COM6 LED,工作时闪烁

外接电源开关

工作环境

工作温度

-20°C ~ 60°C

存储温度

-40°C ~ 80°C

工作湿度

0% ~ 90% 相对湿度,无凝露

存储湿度

0% ~ 90% 相对湿度,无凝露

外观尺寸



主板200 x 130mm,整机215 x 136 x 50mm

认证



FCC, CE, RoHS 标准
