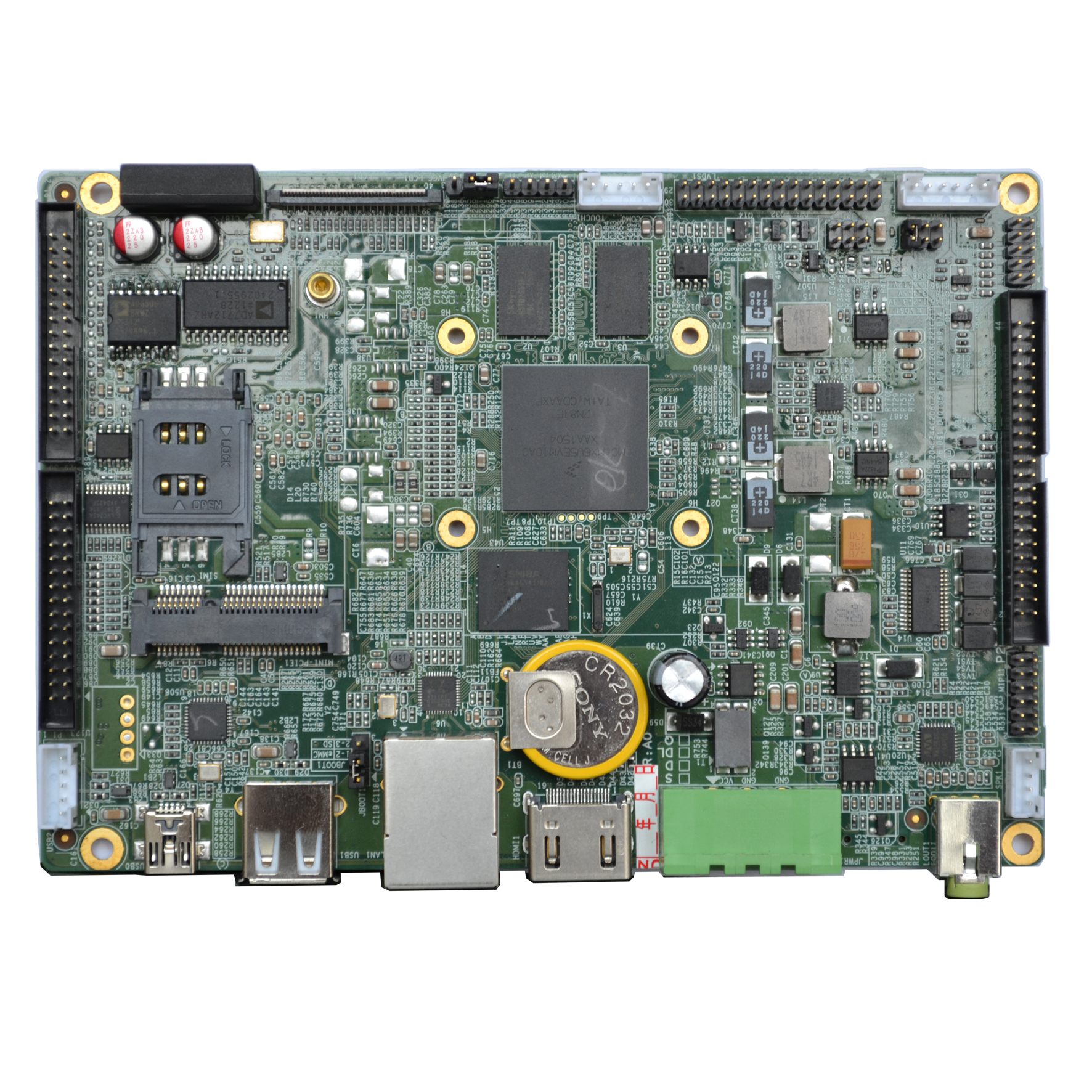

GEA-6303


主要特点:

- 采用Freescale基于ARM Cortex™-A9架构的高扩展性多核系列应用处理器

- 4个RS232、2个RS485、2个CAN、1个网口、3个USB接口、8路集电极开路输出、8路干接点输入、14路通用输入输出口、8路差分模拟量输入等,

- 支持mini-PCIE模块

- 内建RTC和Watchdog

- 支持12VDC或24VDC电源输入


产品型录

  • 产品介绍
  • 产品规格
  • 档案下载

GEA-6303

主要特点:

采用Freescale基于ARM Cortex™-A9架构的高扩展性多核系列应用处理器

- 4个RS232、2个RS485、2个CAN、1个网口、3个USB接口、8路集电极开路输出、8路干接点输入、14路通用输入输出口、8路差分模拟量输入等,

支持mini-PCIE模块

内建RTC和Watchdog

支持12VDC或24VDC电源输入


功能

实施方案

处理器系统

CPU

i.MX6D(双核)Cortex-A9;兼容其它CPU设计

内存

技术架构

1GB,DDR3,可选2GB

网络

控制器

CPU内部集成1个网络,硬件MAC地址烧录方式

硬件监测

看门狗定时器

0~255秒,提供看门狗例程

存储

SSD

4GB EMMC存储,可选8、16GB存储

SD

1路Micro SD座

P1多功能扩展接口

COM3-COM4

3线制RS232,TX/RX信号支持4000V浪涌保护

COM5

3线制RS485,TX/RX信号支持4000V浪涌保护

SPI

1路

PWM输出

1路

干接点数字量输入

通道数量:8路,ESD保护设计

On电压水平:Close to GND

Off电源水平:Open

有效距离:500 m Max.

输入电平范围:

增加1个GND信号脚

输入阻抗:10 KΩ

数字量输出

通道数量:8路,ESD保护设计

连接类型:集电极开路

灌电流/源电流(NPN/PNP):Sink (NPN)

负载电压:+3.5 ~ 30 VDC

最大负载电流:100 mA/Channel

增加1个GND信号脚

模拟量输入

通道数量:8路差分模拟量输入,采用SPI挂AD7712/AD620方案,差分信号端加ESD器件(保留客户端接口卡可增加PHOTOMOS隔离设计)

输入范围:0-5V

分辨率:16-bit

精度:0.1%

采样速率:轮询通道采样

共模电压保护:±200 VDC

过压保护:240 Vrms

增加4GPIO1对模拟输入差分信号用于AD功能扩展到16路应用,2AGND引脚,

功能信号

增加2路5V/GND信号,用于外扩接口板供电

P2多功能扩展接口

COM1

5线制RS232,RX、TX、CTS、RTS、GND,TX/RX信号支持4000V浪涌保护

COM2

3线制RS232,TX/RX信号支持4000V浪涌保护

COM6

3线制RS485,TX/RX信号支持4000V浪涌保护

SPI+GPIO

1路SPI+1个GPIO控制脚

PWM输出

1路

I2C

1路

CAN

1路,只拉出信号,不做CAN收发器

GPIO

14路可自定义输出输出功能,3.3V@24mA,初始状态为INPUT,硬件设计做门电路

USB HOST扩展

1

功能信号

增加2路5V/GND信号,用于外扩接口板供电

USB

2.0 HOST

1路,后IO接口,单层USB座

1路,PINHEADER

OTG

1路,后IO接口,MINI USB 座

 显示

TTL LCD

18位,CPU集成

LVDS LCD

24位双通道

HDMI

HDMI1.4A标准,可传输音频

触摸屏

4线电阻触摸屏,采用I2C总线TSC2007IPW触摸控制方案

摄像头

MIPI接口

1路,支持CMOS(流媒体格式)Camera接口,CPU集成

音频

接口

MIC/耳机

功放

1W功放

功能按键

KEYPAD

扩展上、下、左、右方向按键,确定、返回功能键

RTC时钟

CR2302电池供电,a) 可设定的系统RTC,精度要求:误差小于±3秒/月

MINI PCIE

MINI PCIE插槽,支持USB信号和UIM卡

DEBUG口

COM0用于DEBUG口

其 他 性 能 参 数

电源

电源类型

DC 9-24V输入,支持电源反向及过压保护,共模抑制保护,EFT 4KV等级

电源接口5.08mm凤凰头

电源功耗

待实际板测量

工作环境

工作温度

-20°C ~ 70°C

存储温度

-40°C ~ 80°C

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

外观尺寸

尺寸

145X105mm

重量

认证及验收标准

软件要求

系统软件

uboot

完善驱动,并提供源码

kernel

linux 3.0.35,QTE5.0,SQL LITE支持

例程

由设计方完成A/D,GPIO驱动

文件系统rootfs

提供源码

交叉编译器

gcc-4.6.2-glibc-2.13-linaro

核心功能驱动

主板上的硬件功能驱动均由设计方完成


Driver
