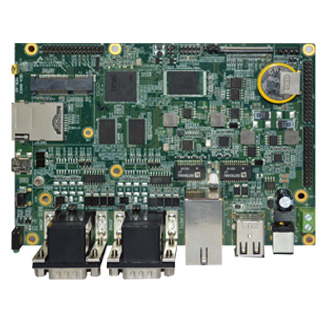

GEA-6401主板

-基于ATMEL Cortex A5 CPU

- 4×RS232/RS4852×CAN4×USB2×RJ45

-支持2G,3G,4G功能扩展

-带扩展接口,可扩展GPS,2G,3G,4GWIFI等应用

- 8×16bit AD

产品型录

  • 产品介绍
  • 产品规格
  • 档案下载

-基于ATMEL Cortex A5 CPU

- 4×RS232/RS4852×CAN4×USB2×RJ45

-支持2G,3G,4G功能扩展

-带扩展接口,可扩展GPS,2G,3G,4GWIFI等应用

- 8×16bit AD



功能

描述

处理器系统

CPU

ARM Cortex-A5 SAMA5D3

内存

技术架构

512M,DDR2

网络

控制器

CPU内部集成2个网络

硬件监测

看门狗定时器

0~255秒,提供看门狗例程

存储

SSD

EMMC 4/8/16GB,NAND FLASH与EMMC可选

SD

1路Micro SD座

串口

COM0

DEBUG

COM1-COM4

3线制RS232,TX/RX支持TVS保护,485跳线可选,3线制RS232,CPU内部引出,TX/RX支持TVS保护,

COM5

RS232

USB

2.0 HOST

2

1路 MINI PCIE接口,集成USB 信号,支持2G/3G/4G通讯卡

OTG

1

 显示

TTL LCD

CPU集成,适合给小尺寸LCD应用

触摸屏

4线电阻触摸屏,采用I2C总线TSC2007IPW触摸控制方案

扩展接口

GPIO

尽可能多引出来

AD

8路,CPU自带

CAN

2*CAN总线

SPI

2路SPI接口

PWM

2路PWM输出

I2C

1路I2C接口

SDIO

1

音频

接口

MIC/耳机

功放

2W@8欧姆功放输出

功能按键

KEYPAD

扩展上、下、左、右方向按键,确定、返回功能键

RTC时钟

CR2302可充电电池供电,a) 可设定的系统RTC,精度要求:误差小于±3秒/月

电源

电源类型

DC 12V输入,支持电源反向及过压保护

电源接口5.08mm

电源功耗

待实际板测量

工作环境

工作温度

-20°C ~ 70°C

存储温度

-40°C ~ 80°C

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

外观尺寸

尺寸

SMT双面加工,6层PCB,以最紧凑尺寸实现,以3.5"布局为衡量

重量
