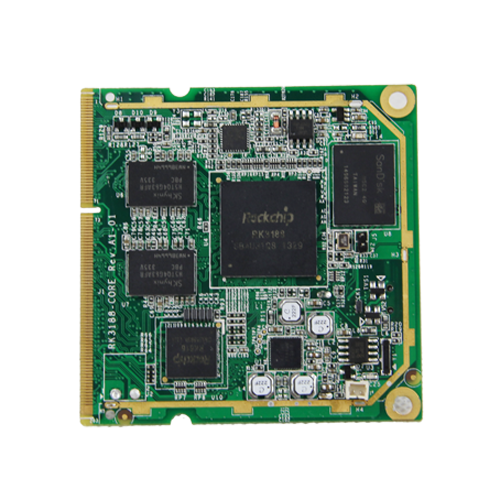

GEA-6801 ARM核心板


 主要特点:
- RK3188 4 核 1.6GHz
- DDRIII 1GB
- 信号中要带有背光EN、PWM;LCD信号通过RK618 转出
- LCD 信号通过RK618 转出
- 信号中要带有背光EN、PWM
- 可用于电容式触摸屏/ 电池监控/VGA 或LVDS 通信

产品型录

  • 产品介绍
  • 产品规格
  • 档案下载

GEA-6801 采用Cortex-A9 四核ARM 处理器,取代X86 成为播录编一体机的核心
AV/IT 融合的典型产品,在传统广电设备(便携转播机:多路视频信号输入、特技切换功能)。集多路音视频采集、1 路电脑屏幕采集、1 路经特技切换的视频采集、特技切换、调音混音、实时字幕输入键盘、多画面监视屏和流媒体服务器于一体。采用单流方式进行存储或直播,支持画中画。相当于对“多部件硬件录播”中的设备进行高度整合,适合移动录播需要,主要用于在校园电视台,在(精品)课程录播领域也有一定市场。

Main modules
Types

CPU
RK3188 4 核 1.6GHz

RAM
DDRIII 1GB

Flash
iNand Flash 4GB
信号中要带有背光EN、PWM;LCD信号通过RK618 转出
LVDS
单通道 24BIT LVDS
LCD 信号通过RK618 转出
HDMI

信号中要带有背光EN、PWM
LCD

可用于电容式触摸屏/ 电池监控/VGA 或LVDS 通信
I2C
3路
可用于扩展音频接口,扩展方案在底板
I2S
1路

SPI
1路
COM2 为debug 口,其它为4 线
UART
4 路TTL 电平串口
可用于扩展SD/TF 卡
SDIO
1 路,兼容1/4 位数据bus 位宽
可用于接键盘/ 鼠标/ 五线电阻式触摸屏/USB 打印机/MSR/USB
摄像头/3G 扩展卡/WiFi 扩展卡 等
USB
1 路USB2.0,可扩展
可用于作为USB 从设备
USB-OTG
1路
用于网络连接
Ethernet
1 路10/100M ,板载PHY
可用于外接摄像头,并行总线
CAMERA
1 路CAMERA 接口
可用于按键/ 钱箱状态检测/ 钱箱控制等,18 路不是必须的,够用
就可以
GPIO
18 路
可用于四线电阻式触摸屏
TSI
1路
电源开关键
POWERON/OFF
1个
Android OS HOME 键 ,不是必须的
HOME_KEY
1个
Android OS MENU 键 ,不是必须的
MENU_KEY
1个
Android OS BACK 键 ,不是必须的
BACK_KEY
1个
可用于模数转换模拟量输入或数字中断信号输入,
ADC/INT
2路
核心板供电电源输入, 要考虑整体电源方案,需要讨论
VBAT 输入
1个
外部5V 电源使能引脚,用于低功耗睡眠模式
5VS_EN
1个
外部3.3V 电源使能引脚,用于低功耗睡眠模式
3V3S_EN
1个
用于存储序列号、硬件保护等信息。
E2PROM
核心板载1 个E2PROM(AT24C02)
时钟管理,外接纽扣电池提供动力,保持时间
时钟
核心板载1 个实时时钟芯片

工作温度
-10℃-+ 50℃

工作湿度
小于95%(非凝结)

单板尺寸
67.6mm*67.6mm
DDRIII 接口形式204 金手指
接口形式
204pin SO-DIMM
Android 4.1
OS
Android

Driver
