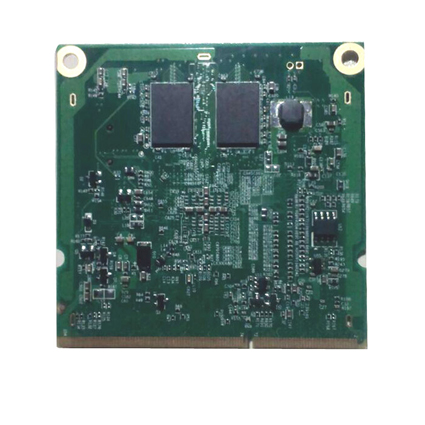

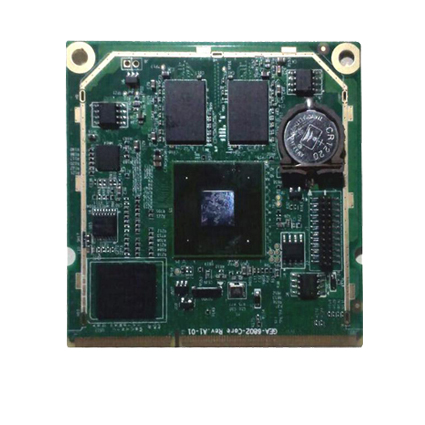

Main modules

Types

Remarks

CPU

Freescale IMX6

　IMX6 四核、双核和单核可pin to pin 兼容

RAM

DDRIII  2GB

Flash

EMMC 16GB

　4\8\16\32\64

LVDS

单通道 24BIT /18bit LVDS

信号中带有背光EN、PWM；

HDMI

1路

LCD

1路　

信号中要带有背光EN、PWM， 可用于扩展VGA

I2C

3路

可用于电容式触摸屏/电池监控/VGA或LVDS通信

I2S

1路

可用于扩展音频接口，扩展方案在底板

SPI

1路

UART

5路TTL电平串口

COM2为debug口

SDIO

1路，兼容1/4位数据bus位宽

可用于扩展SD/TF卡

USB

1路 USB Host, USB2.0，可扩展

可用于接键盘/鼠标/五线电阻式触摸屏/USB打印机/MSR/USB摄像头/3G扩展卡/WiFi扩展卡等

USB-OTG

1路

可用于作为USB从设备

USB-HSIC

1 路USB 高速总线

可用于连接高速USB 设备

Ethernet

1路10/100M ，板载PHY

用于网络连接

CAMERA

1路CAMERA接口

可用于外接摄像头，并行总线

GPIO

18路

可用于按键/钱箱状态检测/钱箱控制 等，

CAN

2路

PCI-E

1路

SATA

1路

POWERON/OFF

1个

电源开关键

HOME_KEY

1个

Android OS HOME键 ，

MENU_KEY

1个

Android OS MENU键 ，

BACK_KEY

1个

Android OS BACK键 ，

VBAT输入

1个

核心板RTC后备电源输入

5VS_EN

1个

外部5V电源使能引脚，用于低功耗睡眠模式

3V3S_EN

1个

外部3.3V电源使能引脚，用于低功耗睡眠模式

FRAM

1个 FM24CL04

用于存储序列号、硬件保护等信息。

RTC

板载1个实时时钟芯片

时钟管理，外接纽扣电池提供动力，保持时间

工作温度

－25℃－＋70℃

工作湿度

小于95℅（非凝结）

单板尺寸

67.6mm*87.6mm

接口形式

204pin SO-DIMM

DDRIII接口形式204金手指

OS

Android

Android 4.2-4.4  or Linux
