集智达RemoDAQ-8055 和RemoDAQ-8073在 DNC 系统中的应用

一、系统介绍

INTEG-DNC系统,是新一代的DNC网络数控系统,一个具有强大功能的生产现场数据交换平台,可提供集程序通讯与管理、刀具参数管理、远程监控、加工信息采集、生产任务管理、产品质量控制等全方位的解决方案,是构建数字化车间,实现精益化生产的基础平台。

其中在采集数控机床加工信息方面就需要集智达RemoDAQ采集模块的支持,DNC 采集服务器通过RemoDAQ-8055模块实现对机床机电柜内I/O点开关量的采集,并通过 RemoDAQ-8073模块实现对机床主轴在加工或空闲的感应电流的变化的采集,最后结合以上两个模块的采集结果判断数控机床当前状态,为车间信息化提供基础数据。

二、系统需求

本系统要实现 DNC 采集服务器对数控机床的当前的状态信息的采集,如:机床关机,机床待机,机床加工,机床报警,机床超负荷等信息,并且对采集信息的准确性和实时性的要求较高。

·  DNC 采集服务器通过RemoDAQ-8055 和RemoDAQ-8073两个模块,实现远程对数控机床当前状态的“心跳”侦听。
·  DNC 采集服务器将采集的机床状态实时准确的以图形化的方式显示出来。
·  DNC 采集服务器检测到主轴负荷过高时,要发出过载报警。
·  DNC 采集服务器与两个 RemoDAQ模块之间具有通讯失败检验功能。
·  DNC 采集服务器将采集数据永久保存,并且可以以曲线图的形式将统计信息显示出来。
·  以太网模块和工业交换机模块要求抗干扰能力强,布线方便,低成本,软件开发方便,易于业主工程技术人员维护和升级变更系统

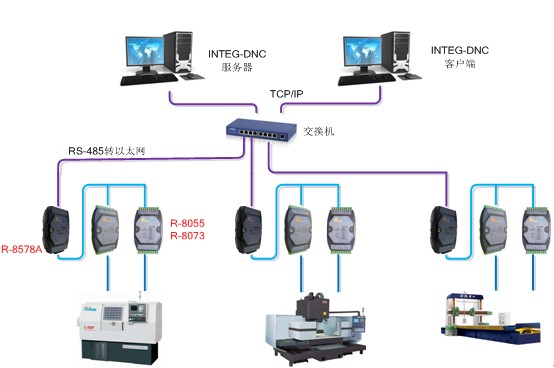

三、系统架构图




四、系统说明

负荷采集:DNC 采集服务器通过工业交换机连接远程模块 RemoDAQ-8073,通过实时采集数控机床主轴上的电流变化,来达到采集机床负荷变化的目的。

开关量采集:DNC 采集服务器通过工业交换机连接远程模块RemoDAQ-8055,通过实时采集数控机床开关量的变化,来达到采集机床状态变化的目的。

工业交换机:采用 TCP/IP 协议,实现 DNC 采集服务器和模块RemoDAQ-8578A、RemoDAQ-8055与 RemoDAQ-8073的通讯连接。

五、集智达解决方案

RemoDAQ-8578A(通讯转换模块,RS485转以太网)



主要特点
-    支持10/100Base-T
-    支持标准网络API: Winsock,Socket
-    支持ARP、ICMP、IP、TCP、UDP协议
-    工作模式:TCP客户端、TCP 服务器、UDP
-    支持任何带TCP/IP协议的操作系统:Windows,Linux
-    自动搜索Windows配置工具软件
-    1个RS-232口,1个RS-485口(自动换向)
-    方便的DIN导轨、面板或堆叠安装

RemoDAQ-8055(开关量I\O采集模块)

主要特点
-    输入:8路
-    输出:8路
-    数字量输出:集电极开路40V(200mA最大负载)
-    输入电压电平:
     干接点:逻辑电平0:接地;   逻辑电平1:开路
     湿接点:逻辑电平0:+3V(最大);   逻辑电平1:+10V~50V
-    光隔离:2500Vdc
-    功耗:
1W@24Vdc
-    带ModBus通讯协议(R-8055+)



RemoDAQ-8073(电量采集模块)




规格

R-8073N(内置互感器)/ R-8073W(外置互感器)

被测路数

三相电流、电压,1路DI,2路DO

互感器位置

内置(R-8073N)

外置(R-8073W)

被测参数

三相电压Ua、Ub、Uc;三相电流Ia、Ib、Ic;有功功率P、无功功率Q、功率因数PF、频率f、各相有功功率Pa、Pb、Pc;各相无功功率Qa、Qb、Qc;正向有功电度、反向有功电度、正向无功电度、反向无功电度等电参数

输入频率

47~75Hz

电压量程

10~5 00V,可通过外加电压互感器及设定电压变比测量较高电压

电流量程

基本量程0~5A,可通过外加电流互感器及设电流变比测量较大电流

信号处理

16位A/D转换,6通道,每通道均以4KHz速率同步交流采样,模块实时数据为1秒的真有效值(每秒刷新1次)

过载能力

1.4倍量程输入可正确测量;瞬间(10周波)电流5倍,电压3倍量程不损坏

输出接口

RS-485/RS-232,可跳线选择

通讯速率

1200/2400/4800/9600BPS

通讯协议

ASCII命令集及MODBUS/ASCII,MODBUS RTU协议

精度等级

电流、电压0.2级,其他0.5级

参数设定

模块地址、通讯速率、电压电流变比可通过通讯接口设定

供电电源

+10V~+30VDC(R-8073N)、220VAC(R-8073W)



带有上下限报警、缺相报警、过载报警、过压报警、欠压报警

内置实时钟,提供年、月、日、时、分、秒信息,配备锂电池,确保时钟10年不间断供电
