集智达8000系列在热力站监控系统中的应用


集智达8000系列在热力站监控系统中的应用

项目介绍:

冬季的采暖供热是北方城市每年必须面临的民生的大事,为提高城区供热质量、有效管理利用供热资源,供热部门建立城区热力站监控系统,随时掌握、控制各热力站的工作状态,根据国家节能减排的政策,在每个换热站增加电量检测模块,分析设备运行状况和能耗,为进一步节能减排做好统计工作。

数据采集要求:

1、控制中心与各热力分站无线传输通讯;

2、热力分站对流量、温度、压力、设备电量进行采集;

3、热力站独立运行、运算、存储并定时上传数据至控制中心。

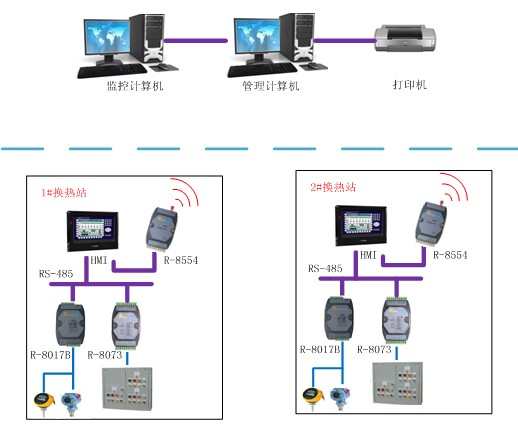

系统描述:

通过城区热力站监控系统的建设,保证了供热采暖的质量,同时由于智能化功能的实现节省了不必要的能源浪费,而且整个系统的自动化实现将取缔原来人工的来回抄表报数的行为,同时通过电量模块检测设备的单位能耗和实时电压电流,为设备维保建立系统档案。在提效率的同时将大大节约人工成本,逐步将热力站建设成无人值守站。

无线数据传输模块RemoDAQ-8554

主要特点
-    支持双向全透明数据传输;
-    内置看门口狗,具备异常重启。采用多重软硬件可靠设计,保证DTU的长期稳定运行;
-    支持短信、本地和远程图形界面配置与维护;
-    支持中英文短信、短信接收、单发、群发功能;
-    支持数据中心动态域名或固定IP地址访问;
-    支持虚拟数据专用网;
-    点对点、点对对点、中心对多点、数据终端永远在线、数据/短信触发等多种工业方式可选;
-    可根据用户的特殊需求定制带模拟量、开关量采集功能的工业模式。
-  天线接头 : 50Ω/SMA阴头
-   接口: 波特率:600bps~115200bps,数据格式:1起始位、8数据位、1停止位。类型RS-232/RS-485
-   供电电源:DC+10V~30V/1A宽限电源电压和DC+5V/1.5A电源电压两种供电方式
-   工作电流 :90mA / +24VDC
-   工作温度 :-20℃~+60℃
-   相对湿度 :50℃,30%~80%无凝结

数据采集模块RemoDAQ-8017B或RemoDAQ-8017 +

主要特点
-     通道:8路差分模拟输入,每通道量程可独立设置
-     输入类型:mV、V、mA
-     量程范围:±150mV、±500mV、±1V、±5V、±10V、±20mA、4-20mA
-     隔离电压:3000VDC
-     过电压保护:±35V
-     采样频率:10Hz
-     输入阻抗:20M Ohms
-     误差范围:±0.1%或更高

   RemoDAQ-8073N(电量采集模块)

本产品内部集成了微型控制电脑芯片、数字信号处理芯片、标准的通信接口,兼容
RS-485或RS-232接口,可以完成测量、校准、设定、遥测、遥调等功能。
由于体积小、功能多、精度高,可以用在多种交流用电场合下的测量、计量以及远
程集中抄表、监控管理。



规格

R-8073N(内置互感器)/ R-8073W(外置互感器)

被测路数

三相电流、电压,1DI2DO

互感器位置

内置(R-8073N

外置(R-8073W

被测参数

三相电压UaUbUc;三相电流IaIbIc;有功功率P、无功功率Q、功率因数PF、频率f、各相有功功率PaPbPc;各相无功功率QaQbQc;正向有功电度、反向有功电度、正向无功电度、反向无功电度等电参数

输入频率

4775Hz

电压量程

105 00V,可通过外加电压互感器及设定电压变比测量较高电压

电流量程

基本量程05A,可通过外加电流互感器及设电流变比测量较大电流

信号处理

16A/D转换,6通道,每通道均以4KHz速率同步交流采样,模块实时数据为1秒的真有效值(每秒刷新1次)

过载能力

1.4倍量程输入可正确测量;瞬间(10周波)电流5倍,电压3倍量程不损坏

输出接口

RS-485/RS-232,可跳线选择

通讯速率

1200/2400/4800/9600BPS

通讯协议

ASCII命令集及MODBUS/ASCIIMODBUS RTU协议

精度等级

电流、电压0.2级,其他0.5

参数设定

模块地址、通讯速率、电压电流变比可通过通讯接口设定

供电电源

+10V+30VDCR-8073N)、220VACR-8073W



带有上下限报警、缺相报警、过载报警、过压报警、欠压报警

内置实时钟,提供年、月、日、时、分、秒信息,配备锂电池
