集智达基于R-8000模块的机房环境监控数据采集解决方案

    随着自动化进程的加速,数据中心和机房建设数量不断攀升,机房维护与监控渐渐成为重要的问题。尤其是IT基础设施的监控,如蓄电池、UPS、空调、机柜等设备的正常工作是IT设备不间断运行的保证。所以我们要实时的对这些设备的运行状态进行采集和监控,而且对于机房现场的综合布线也是一个难题,而R-8000系列分布式采集模块以可靠性,低的价格成为机房环境监控的选择之一。

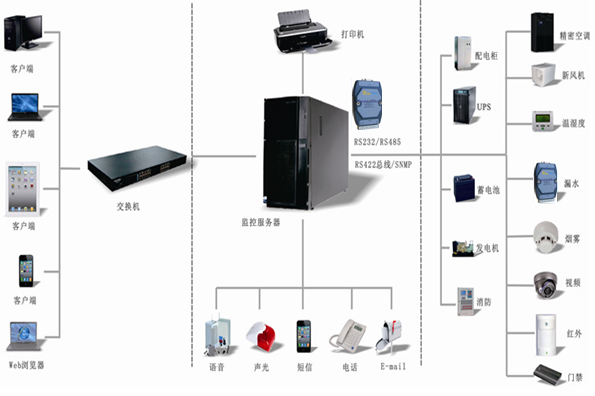

系统结构

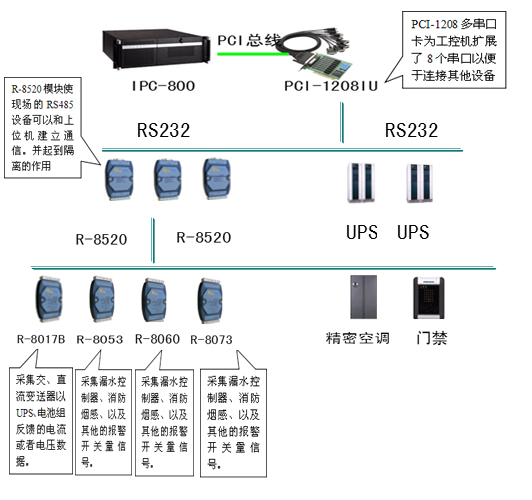

方案介绍

在机房环境监控系统中主要有以下几个设备的数据要进行采集和监控:

1. 交流配电柜子系统(R-8073)

      1)系统要能对机房配电的状态进行监控。以保证整个机房用电设备的稳定。例如:三相相电压、相电流、线电压、线电流、有功、无功、视在功率、频率、功率因数、电度等;

      2)系统能够实现电压过高、过低,电流过大,频率不稳等报警;

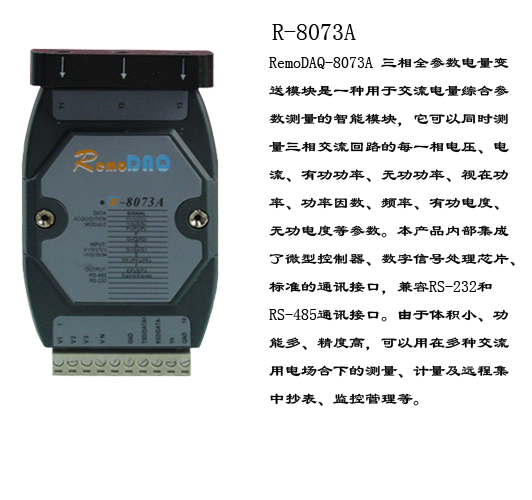

   在此子系统中可以选择集智达的R-8073电量采集模块进行三相相电压、相电流、线电压、线电流、有功、无功、视在功率、频率、功率因数、电度等参数的采集,并实时通过RS485总线以MODBUS RTU协议将这些数据传送给上位机。上位机实时的将这些数据进行记录,对于超限的电压电流进行报警。

2. UPS配电及蓄电池组子系统(R-8017B)

    1)在线实时监测单体电池电压﹑总电压、电流﹑环境温度
    2)总电压、单体电压、温度超出报警值自动报警,阀值可设定。
    3)监测空开输出负载端电压。

    集智达的R-8017B模块可以将上述的电流电压进行采集,8017B为8路的模拟量采集模块,每个通道都可以独立的设置量程,也就是说即可以采集电流也可以采集电压,方便了客户现场的应用,并降低了成本,对于较大的电流,可以外置电流互感器将大电流转换成4-20ma来进行采集。

3. 机房及机柜温湿度采集子系统(R-8017B)

       1) 系统能对机房温湿度实时监视,显示并记录其运行数据。

       2) 根据预先的设定,系统可以对机房温湿度参数和状态异常设定自动报警;

    目前的温湿度传送器大多是4-20ma或0-5V的输出,选择R-8017B同样可以满足采集需求。

4. 消防漏水烟雾监控子系统(R-8053)

   1) 系统通过漏水绳对机房可能的漏水区域实时监视,显示并记录其运行数据;

   2)通过烟雾传感器来预防火灾的发生;
   漏水报警器以及烟雾传感器等设备反馈的开关量信号可以通过R-8053模块进行采集并传输出上位机。

5.  精密空调子系统(R-8520)

    1)系统要能对机房空调各部件的运行状态和运行参数进行监控。例如:压缩机、滤网、风机、加热器、加湿器、去湿器、通风装置等部件运行或停止的状况,管理员可以通过网络实时查看空调运行参数;

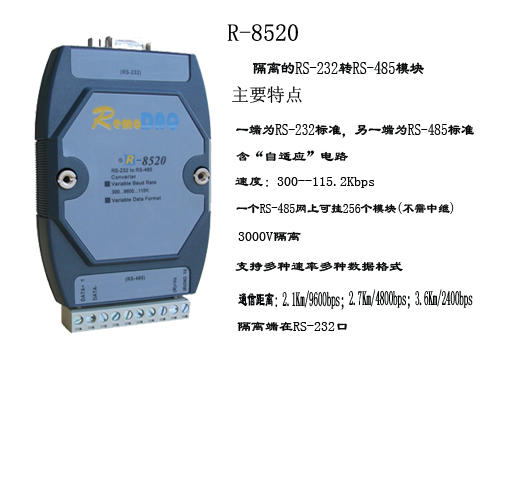

    空调相关运行参数都是通过RS485接口以MODBUS协议传送到上位机,但上位机上一般都是RS232接口,所以选择R-8520带隔离的RS232转RS485模块来进行接口的转换。(门禁以及打卡器的RS485总线也可以由R-8520来进行转换)

6.新风子系统以及门禁子系统(R-8060)

   能实时监控新风机的状态,一旦有火灾发生,可自动关掉新风机。

   通过R-8060模块可以采集到新风机运行状态的开关信号,同时8060模块上的继电器也可以控制新风机的运行和停止。

7.上位机系统(IPC-800)(PCI-1208IU)

   可以选择集智达的IPC-800来做为上位机,IPC-600E内部加装备PCI-1208IU多串口卡,可以满足上位机与机房内其他串行设备的连接。
