集智达智能RemoDAQ-83XX系列产品在船舶上的应用

    随着社会的发展,科技的进步,分散式数据采集和通讯控制模块也在不断的发展,北京集智达智能科技有限责任公司在原有RemoDAQ-80XX(基于RS-485总线的分散式数据采集&控制模块)的基础上开发出RemoDAQ-83XX(基于工业以太网的分散式数据采集&控制模块)。RemoDAQ-8300系列模块是基于以太网的数据采集模块。它们提供了模拟量输入、模拟量输出、数字量输入/输出、定时器/计数器和其它功能。以Modbus TCP做为通讯协议,方便与组态软件的连接。支持10/100M 以太网。通过软件RemoDAQ-8300 Series Ethernet IO Module Utility可对其进行配置和测试。

    R-80XX被广泛应用于交通、电力、铁路、船舶、石油、煤炭等行业,凡R-80XX能应有到的领域,R-83XX也能用到,由于串口在通讯上速度被限制到115200,相对于串口R-83XX支持10/100M 以太网,这样传输速度就提升了,并且稳定。

整个方案包括上位机,下位机和采集控制设备,并且要求能实现冗余这个功能。上位机用的是PPC-150,安装组态软件来与下位机的R-8187(实现冗余)相连,采集控制设备用的是R-80XX系列模块。

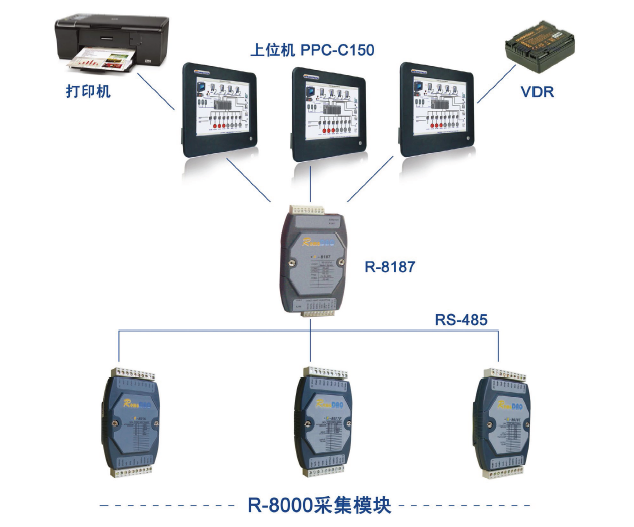

R-80XX与R-8187实现的方案


   R-8017C负责采集传感器过来的信号,R-8036采集气缸的温度,R-8050用来监控船上各设备的状态是否正常,R-8068实现控制,一旦有报警,将启动蜂蜜器。R-8187通过RS485采集和控制R-8000系列模块,经过处理后放到固定的寄存器中,上位机通过Modbus TCP协议从R-8187取值,整个冗余有R-8187来实现。后上位机可以打印,并且将实施的状态传送到VDR。

   通过就整个系统的分析,针对现在我们推出的R-83XX系列产品,可以延伸出下边的这个设计方案。

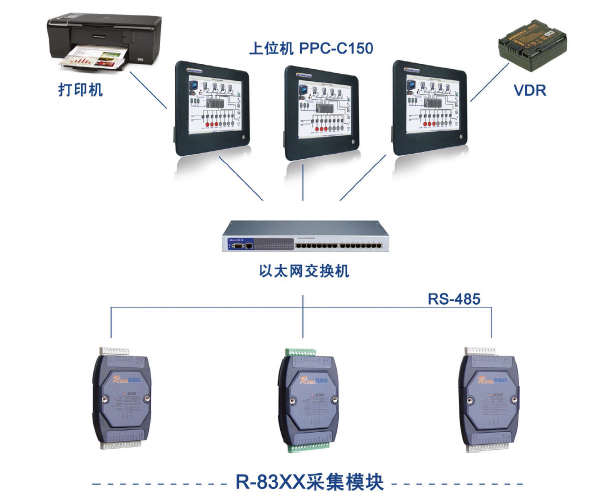

R-83XX实现的方案


   由于R-83XX系列模块本身是以太网进行传输,可以同时支持几台计算机同时访问,这种架构实现冗余是非常方便的,用这个方案就可以省去R-8187可编程控制器,上位机直接编程来实现对模块的采集和控制。这样就省去了对R-8187编程来控制采集设备。
